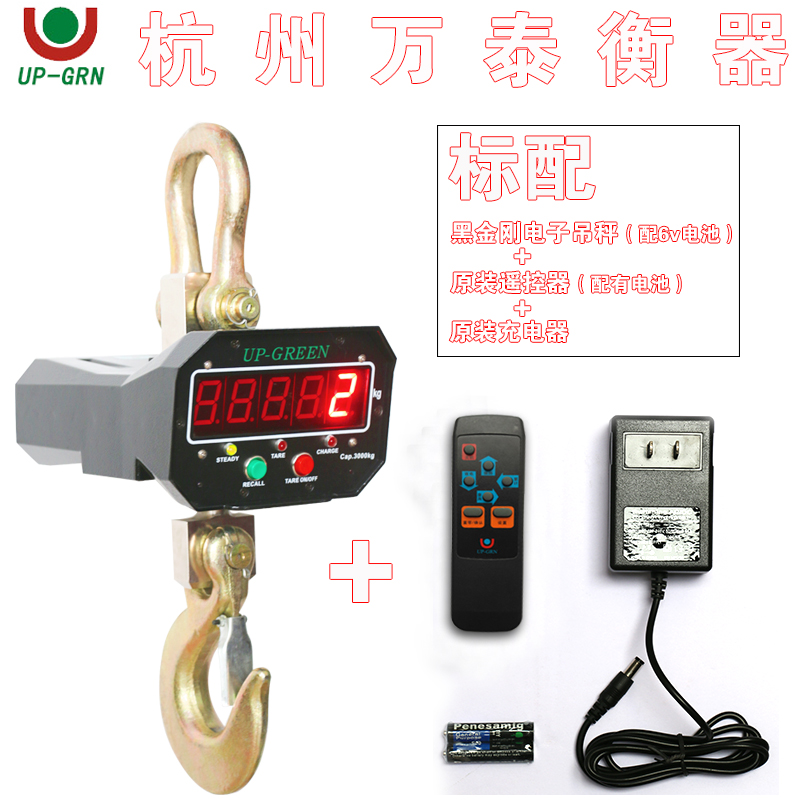

電子吊秤原理比較簡單，各種規格，型號電子吊秤的原理線路和結構也大致相近。但是各廠產品的電子秤，在線路元件的選用及工藝技術等方面都有各自的特點。

電子吊秤的電路結構是由電源、稱重傳感器、模擬信號放大器、模數轉換器、單片機、驅動顯示器、鍵盤、打印輸出接口等部分組成。

電子吊秤的基本功作原理：作用于物體上的重力使稱重傳感器的彈性體上的應變片所組成的惠斯登電橋產生了0~25V左右的傳感器信號（信號的大小與重量成正比），經過模擬信號放大器將傳感信號放大為0~3V左右，再經過模擬轉換電路將模擬電壓為內碼數字。最后，經過單片機控制單價設置，金額運算，各種參量送顯，通過顯示器示出重量、金額、單價等數據。

電子吊秤維修須知

維修人員必須具備一定的基礎理論知識，并對檢定規程有所了解。由于各廠家的計價秤選用的另部件不盡相同，線路也有所差異，因此維修人員在沒有弄清秤的工作原理之前不能隨便拆卸。應先仔細閱讀秤的說明書，研究電路圖，對秤的工作原理，邏輯關系各個部分電路的作用應有一定的了解，弄清秤的拆卸方法，熟悉秤的結構，接插件的連接形式和裝配關系，然后對故障進行分析并著手修理工作。

電子吊秤故障檢查方法

在維修工作中故障檢查方法正確與否對迅速準確判定故障所在位置并加以修復是十分重要的。電子吊秤的檢修人員在熟悉計價秤的操作、結構原理的基礎上，還必須能正確的使用測量儀表，掌握計價秤的基本修理方法。下面介紹幾種常用的故障檢查方法：

1短路和開路法

短路法就是將電路的某一部分短路，電子吊秤然后通過示波器或萬用表測試的結果來判斷故障點。開路法就是將電路的某一部分斷開，然后通過萬用表來測量電阻、電壓或電流來判斷故障點。

2.比較、替代法

在故障檢查時，借助儀表將電子吊秤與有故障的秤進行比較，能較快的查出故障點。另外在工作中準備好的傳感器、線路板、電源、鍵盤等部件，若懷疑傳感器、線路板、電源、鍵盤等某個部件損壞，用備好的部件替代，然后觀察結果是否有變化，如果顯示正常，則說明原來的元件有問題。比較、替代法能快速準確地判斷出故障點。

3.電壓測量法

電子吊秤通過對電路元件、芯片各個管角的工作電壓的測量與正常值進行比較，電壓變化較大的地方就是故障的所在地方。

4.直觀法

在電子吊秤的主線路板上元件較多，有許多故障的發生是由于短路、斷路、接插出接觸不良，部件管角開焊等原因造成的。因此，當計價秤出現故障以后，應首先用直觀的感覺：視、聽、聞、觸等方法對線路板進行檢查。
